应用背景

10KV电网作为输配电网的末端层级，是连接主干网络与各类用户负荷中心的最终环节，其运行的稳定性直接关系到整个配电系统的安全与经济性。然而随着配电网规模不断扩大，结构日益复杂，配电线路的安全稳定运行面临严峻挑 战，尤其是配电网普遍采用中性点非有效接地方式。在发生单相接地这一最高发故障时，面临着巨大的排查难题。

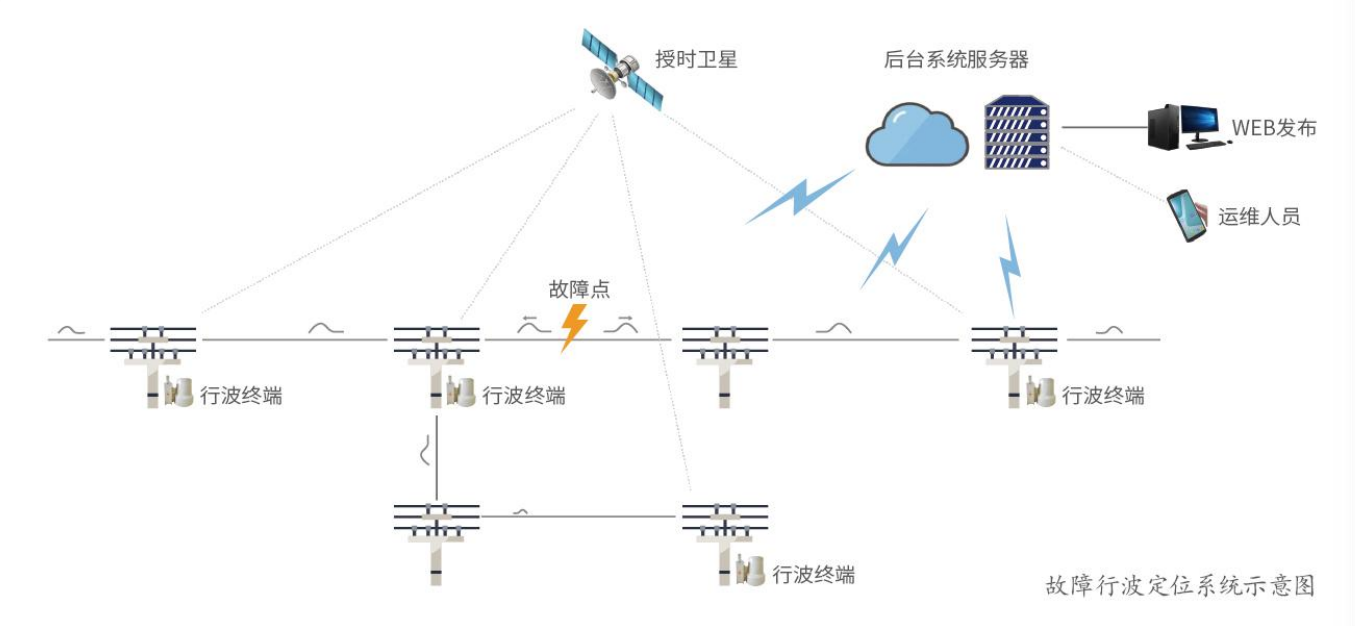

系统构架

系统功能

1、故障定位功能：故障定位精度通常可达±150米。

2、故障类型识别功能：能够识别故障类型，辅助判断故障性质（如雷击、相间短路、接地故障、瞬时故障等产生的行波特征不同）。

3、故障录波和分析功能：记录电流行波数据，为后续的故障分析、线路状态评估和运维策略优化提供宝贵资料。

4、支持配网自动化功能：与配网自动化配合，实现故障区域快速隔离，非故障区域快速恢复供电。

5、小电流接地故障定位功能：小电流接地故障接地电流小，传统的零序电流保护难以启动，故障选线、定位困难。系统通过小电流故障发生时产生的高频行波信号，捕捉到故障行波，从而定位出小电流接地故障位置。

6、自动发送故障定位信息功能：通过云端将故障定位信息发送到一线运维人员手机内，减少运维排查时间，缩短停电时间。

7、发现线路隐患功能：瞬时性接地故障可能自动熄灭，但绝缘已受损，故障点隐蔽，反复冲击最终导致发展成金属性接地或相间短路而跳闸停电，严重影响供电可靠性。行波定位系统通过多次捕捉到的瞬时行波故障信息，分析出隐性故障点，帮助运维重点排查定位区域消除隐患。
